分享 - SketchUp修改STL檔案的前置作業

  分享一則來自【3D印表機 DIY 建構筆記】網誌的好文，其實這個網誌十分精彩及文章可用性很大。作者是台灣一個資深3D打印機專家！
   這個題目是教大家怎樣把STL檔交錯的面變會平滑，文中題及幾個軟件十分好用！這問題大家應該都會被困擾，今天就看看陳亮宇大大的分享

STL檔，是以三角型為基礎，拼接出整個3D模型；因為以三角型為基礎，所以原本的四邊形、圓型或是其他的多邊形，都被強迫分割成一堆三角型組合在一起。因此，STL檔就算被讀入SketchUp，也因為線條混亂而變得難以修改。這題也是經常在討論板上被提起，但幾週之前我自己也沒有比較好的辦法。直到發現了 "FixIt 101" 這個Plug-in，才變得有可能可以把下載來的STL，整理得乾淨些。這樣也許就會比較容易修改計有的STL檔案了。以下用Prusa_i3_X_End_Motor.stl當作例子。

開始之前，請先自行安裝兩個Plug-in，還有MeshLab這個軟體。

• SketchUp8 輸出 STL
• FixIt 101
• MeshLab

到 http://www.thingiverse.com/thing:39889/#files 下載 Prusa_i3_X_End_Motor.stl

由於"su2stl" 這個Plug-In只支援文字模式的STL檔案，所以這邊先利用MeshLab來轉換二進位的STL檔案到文字模式的STL。

點選 File -> Import Mesh 來載入 Prusa_i3_X_End_Motor.stl

LeshLab詢問是否要偵測重複的線條。這邊直接點選OK就可以。

載入檔案後可以看到模型的預覽圖。不過沒有要在這邊修改模型，只是要另存成文字模式的STL。

點選 "File -> Export Mesh As..." 另存模型檔。

檔案格式當然要挑選 " *.stl "

下一個步驟裡面，要記取消勾選 "Binary encoding" ，這樣就會存成文字格式的STL檔。

接下來開啟 SketchUp，點選 "外掛程式 -> Import STL file"，然後選取剛才轉存的文字格式STL檔案。

長度單位，一般都選 "Millimeters (mm)"。

載入的過程，會有進度秀在SketchUp的左下角。

載入完成後，SU2STL會有一個結果報告。這個檔案總共有1958個三角形組成，沒有失敗或是空的目標物出現。

載入之後的Prusa_i3_X_End_Motor，可以看到這個模型，真的都是一堆三角型組合出來的。這麼多線條，會讓模型的修改變得很棘手。接下來準備去除這些多餘的線條。

在模型任何位置連點滑鼠左鍵三下，把整個模型都選取起來。

再來點滑鼠右鍵，選用今天的主角 "FixIt 101"。

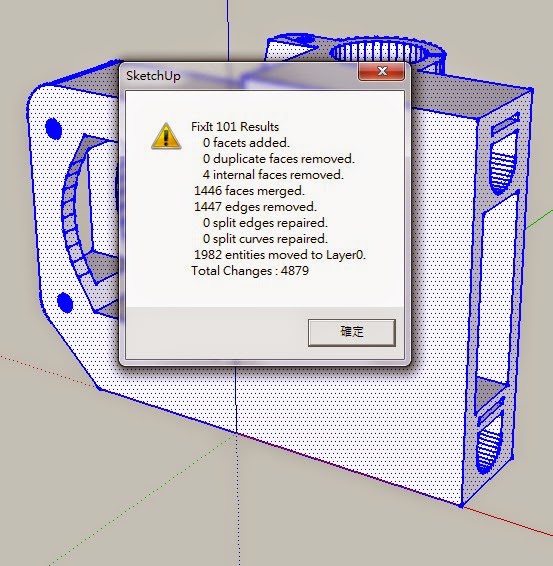

然後FixIt 101就辛勤得把模型上，多餘的線、面刪除。

乾淨的模型就出現啦~終於可以開始動手修改了。

等等，有破面!!

順手拉一條線，把破面補起來。

同樣再呼叫 FixIt 101，修補破面的線條，也依靠它來去除。這樣這個模型就整理完畢了~

乾乾淨淨的模型檔，要修改起來就比較輕鬆了!學會這招，就不用瞪著人家設計的模型，卻無從下手修改。

SketchUp原生的功能實在是不夠用，有很多問題沒辦法處理。PlugIn雖然很多，但是到底有哪些功能，該怎麼用，也是需要很多時間去摸索。

※文章來自【3D印表機 DIY 建構筆記】
